In jedem Fahrzeug verlaufen Dutzende, manchmal hunderte Kabel – und damit man auch nach 20 Jahren noch weiß, was wo ist, gibt es Standards. In Deutschland regelt die DIN 72552, welche Farbe für welche Funktion vorgesehen ist. Wer das kennt, spart sich beim Nachrüsten oder Reparieren viel Zeit – und Fehler.

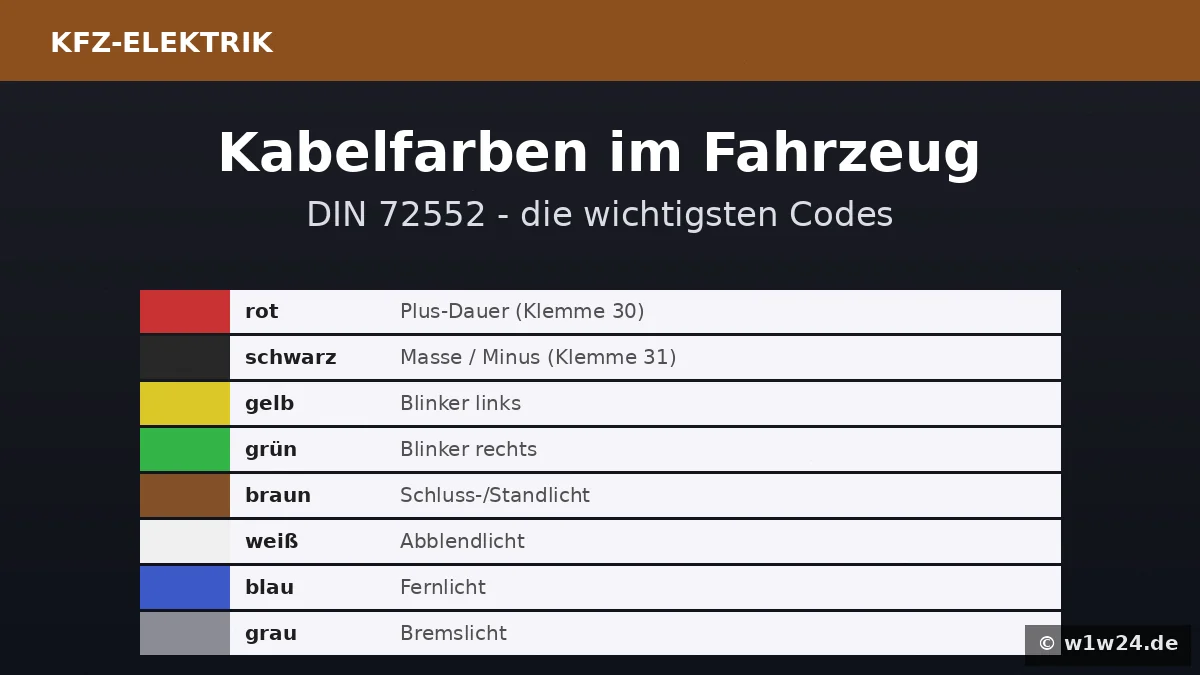

Die wichtigsten Standardfarben
- Rot – Plus-Dauer, Klemme 30, kommt direkt von der Batterie
- Schwarz – Masse, Klemme 31, geht zum Fahrgestell
- Schwarz/Weiss – Plus geschaltet, Klemme 15 (mit Zündung)
- Schwarz/Gelb – Anlasser, Klemme 50
- Gelb – Blinker links
- Grün – Blinker rechts
- Braun – Schluss- und Standlicht
- Weiss – Abblendlicht
- Blau – Fernlicht
- Grau – Bremslicht
- Violett – Rückfahrscheinwerfer
Im Detail gibt es noch Mehrfarbcodes (Hauptfarbe / Nebenfarbe), die Spezialfunktionen kennzeichnen. Beim Verlegen eigener Kabel sollte man sich an diese Standards halten – auch wenn es technisch egal wäre, ob jetzt rot oder gelb. Wer in 5 Jahren das Fahrzeug verkauft oder eine Reparatur macht, dankt seinem früheren Ich.
Querschnitt – wie dick muss das Kabel sein?

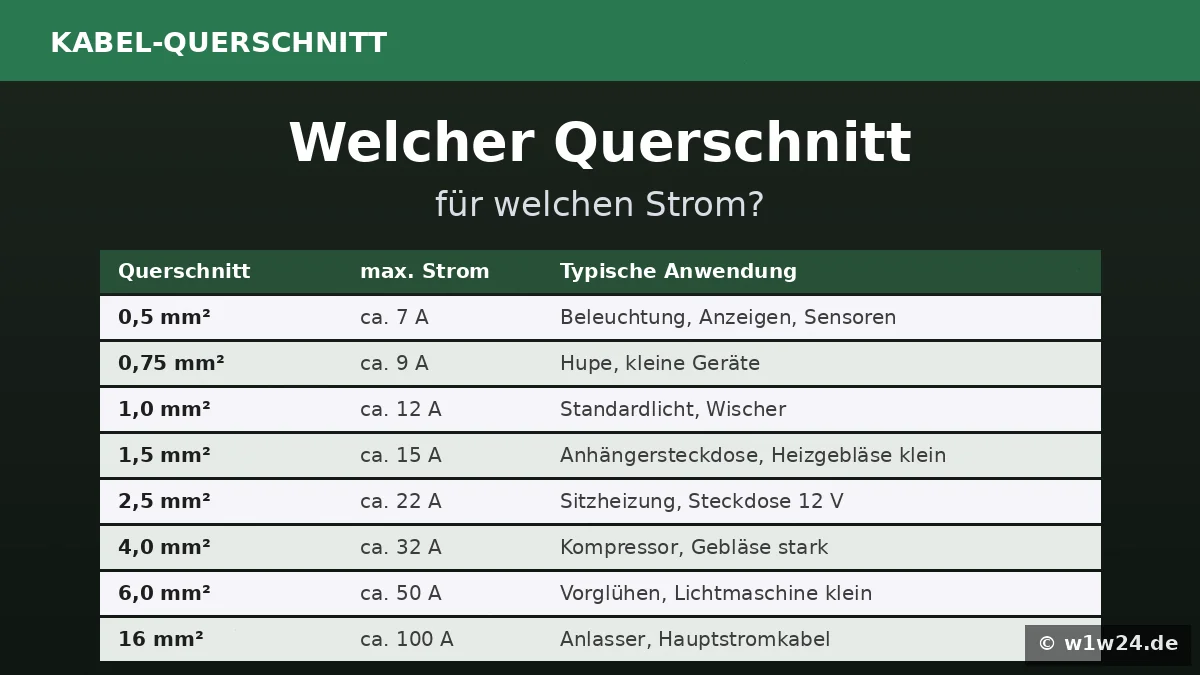

Der Querschnitt eines Kabels (Angabe in mm²) bestimmt, wie viel Strom es aushält. Zu dünn und es heizt sich auf, schmilzt oder fängt im schlimmsten Fall an zu brennen. Zu dick und du hast unnötig Material und Gewicht verbaut. Die Tabelle gibt einen guten Praxis-Überblick.
Faustregel: lieber eine Stufe dicker nehmen, gerade wenn das Kabel länger als 3 Meter wird. Bei langen Strecken kommt der Spannungsabfall dazu – an einem dünnen Kabel kann am Verbraucher 10–20 % weniger Spannung ankommen, was Lampen dunkler und Motoren schwächer macht.
Sicherungen – immer dazwischen
Jede Plus-Leitung ab dem Pluspol der Batterie muss abgesichert sein. Die Sicherung schützt nicht das Gerät, sondern das Kabel: bei Kurzschluss schmilzt sonst das Kabel, im schlimmsten Fall fängt es an zu brennen. Die Sicherungs-Stärke richtet sich nach dem Querschnitt des Kabels:
- 0,75 mm² → max. 7,5 A Sicherung
- 1,0 mm² → max. 10 A
- 1,5 mm² → max. 15 A
- 2,5 mm² → max. 20 A
- 4,0 mm² → max. 30 A
- 6,0 mm² → max. 50 A
- 10 mm² → max. 70 A
- 16 mm² → max. 100 A
Eine zu hoch dimensionierte Sicherung ist gefährlich – sie schützt das Kabel nicht mehr. Eine zu niedrig dimensionierte fliegt ständig raus, auch wenn nichts kaputt ist.
Praxis-Tipp: Wer eigene KFZ-Elektrik einbaut, soll verzinnte Litze verwenden, keine starre Aderleitung wie im Hausbau. Verzinnte Kupferlitze rostet nicht und überlebt Vibrationen jahrelang. Die Mehrkosten sind minimal, der Unterschied bei der Lebensdauer enorm.
