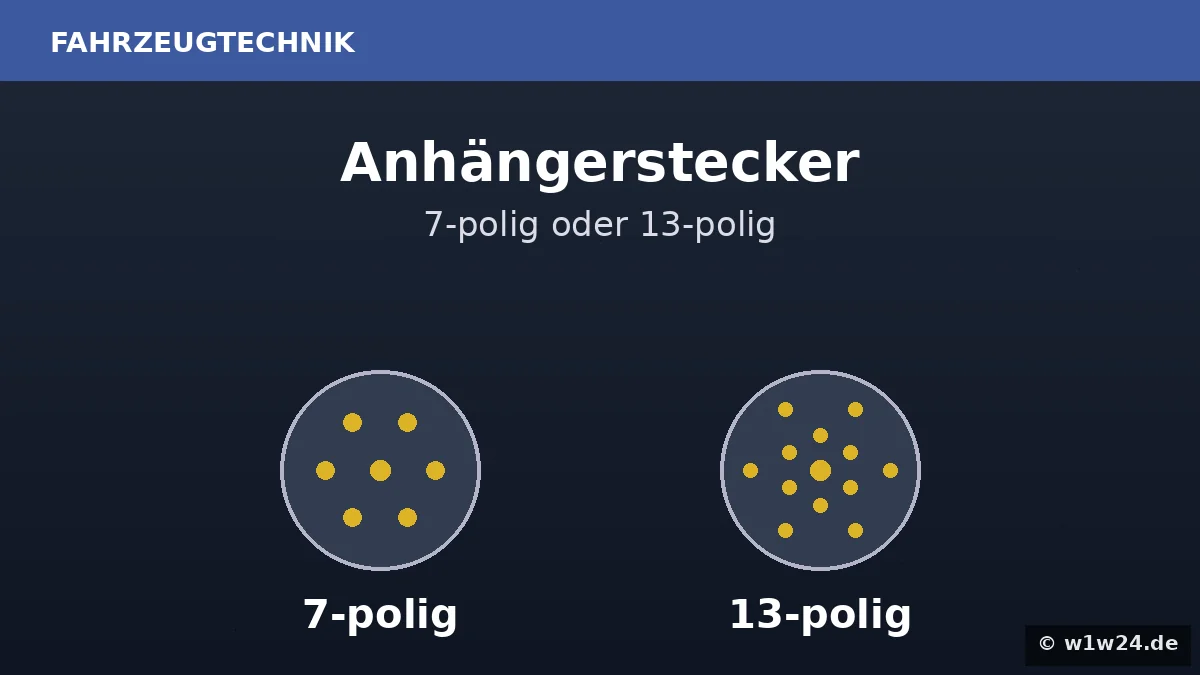

Wer einen Anhänger zieht, kennt das: am Fahrzeug sitzt eine Steckdose, am Anhänger ein Stecker, und beide müssen zueinander passen. In Deutschland gibt es zwei Standard-Größen, und je nachdem, was der Anhänger können muss, braucht es die eine oder die andere – oder einen Adapter dazwischen.
In diesem Beitrag findest du die komplette Pin-Belegung beider Stecker mit den üblichen Kabelfarben, die Adapter-Regeln, und was du gegen Korrosion tun kannst – damit dein Anhänger zuverlässig leuchtet, auch nach Jahren im Einsatz.
Wichtiger Hinweis vor dem Schrauben: Pin-Nummern sind verbindlich nach Norm. Kabelfarben sind informativ und können je nach Hersteller abweichen. Wer Kabel umklemmt oder Steckdosen anschließt, muss sich an die Pin-Nummer halten – nicht an die Farbe. Die Folge falscher Belegung können kaputte Steuergeräte, brennende Kabel oder ein Brand sein.
7-polig nach ISO 1724 – die klassische Variante
Der 7-polige Stecker (ISO 1724, Typ 12N) ist die ursprüngliche und immer noch häufigste Variante in Deutschland. Sieben Pins reichen für alle grundlegenden Beleuchtungsfunktionen. Pin 7 sitzt zentral in der Mitte des Steckers, die anderen sechs Pins sind ringförmig außen angeordnet.

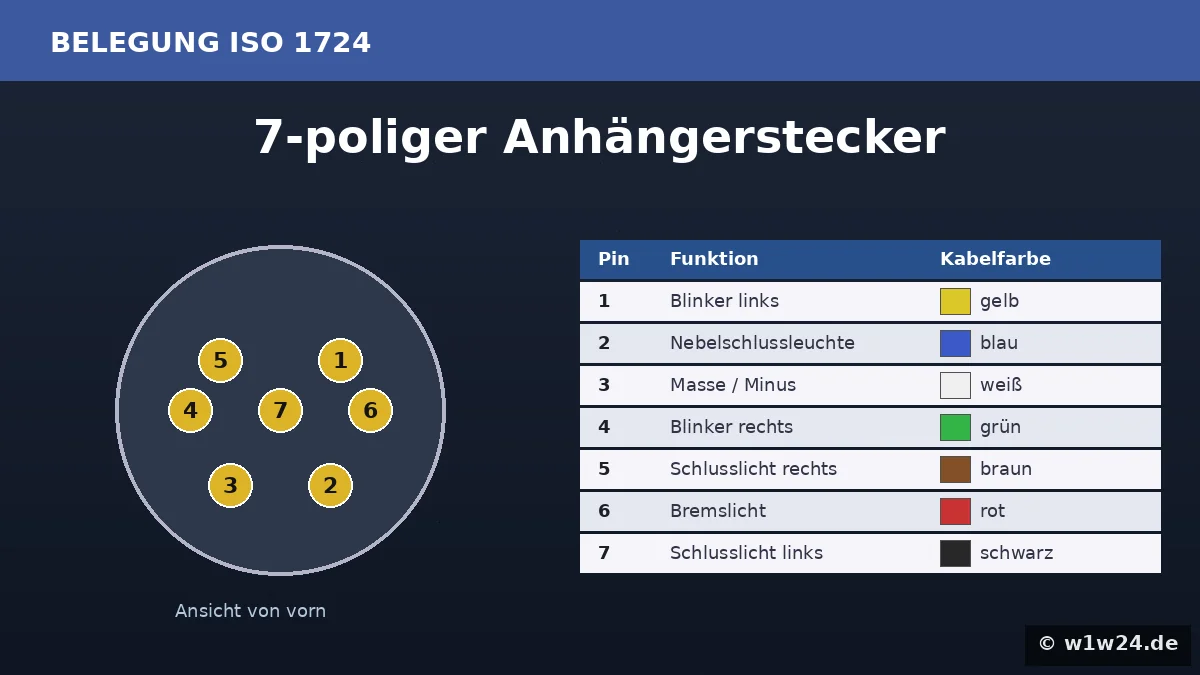

Belegung im Detail – 7-polig nach ISO 1724
- Pin 1 – Blinker links (Klemme L) · Kabelfarbe gelb
- Pin 2 – Nebelschlussleuchte (Klemme 54g) · Kabelfarbe blau
- Pin 3 – Masse / Minus (Klemme 31) · Kabelfarbe weiß
- Pin 4 – Blinker rechts (Klemme R) · Kabelfarbe grün
- Pin 5 – Schlusslicht rechts + Kennzeichenleuchte (Klemme 58R) · Kabelfarbe braun
- Pin 6 – Bremslicht beidseitig (Klemme 54) · Kabelfarbe rot
- Pin 7 – Schlusslicht links + Kennzeichenleuchte (Klemme 58L) · Kabelfarbe schwarz
Bei der 7-poligen Variante gibt es nur eine Masse-Leitung (Pin 3), die für alle Beleuchtungsfunktionen gemeinsam verwendet wird.
Praxis-Tipp: Auf der Innenseite jeder hochwertigen Anhängersteckdose stehen die Pin-Nummern eingegossen oder eingestanzt. Wenn nicht: Multimeter raus, durchpiepsen, dokumentieren. Dann mit dem Belegungsplan vergleichen.
13-polig nach ISO 11446 – wenn mehr Funktionen drankommen
Der 13-polige Stecker (ISO 11446), oft auch als „System Jaeger" bezeichnet, ergänzt den 7-poligen um sechs zusätzliche Funktionen. Wohnwagen, große Trailer mit Innenbeleuchtung, Pferdeanhänger, alle Anhänger über 750 kg ab Erstzulassung 2011 (Rückfahrscheinwerfer-Pflicht) – die brauchen praktisch immer 13 Pins.
Wichtig zu wissen: das System hat drei separate Massen. Pin 3 für die Beleuchtung (Pin 1–8), Pin 11 für die Ladeleitung (Pin 10), Pin 13 für den Dauerstrom (Pin 9). Diese Massen dürfen anhängerseitig nicht miteinander verbunden werden – Grund sind Spannungsabfälle bei Belastung („Masseverschleppung"), die Schmorschäden oder Brand verursachen können.

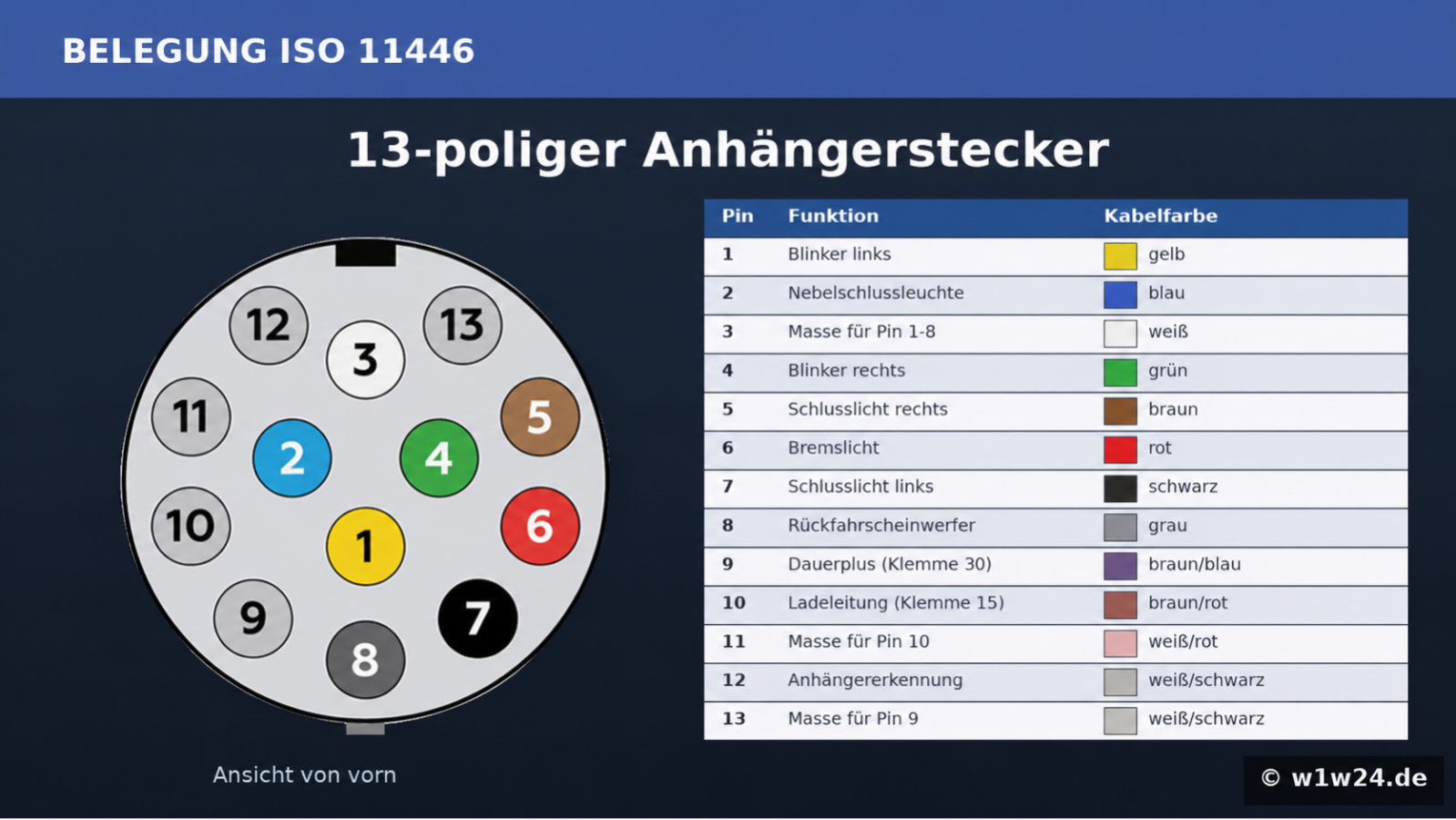

Belegung im Detail – 13-polig nach ISO 11446
- Pin 1 – Blinker links (Klemme L) · gelb
- Pin 2 – Nebelschlussleuchte (Klemme 54g) · blau
- Pin 3 – Masse für Pin 1 bis 8 (Klemme 31) · weiß
- Pin 4 – Blinker rechts (Klemme R) · grün
- Pin 5 – Schlusslicht rechts + Kennzeichenleuchte (Klemme 58R) · braun
- Pin 6 – Bremslicht beidseitig (Klemme 54) · rot
- Pin 7 – Schlusslicht links + Kennzeichenleuchte (Klemme 58L) · schwarz
- Pin 8 – Rückfahrscheinwerfer · grau (manchmal rosa)
- Pin 9 – Dauerplus (Klemme 30, direkt von der Batterie) · braun/blau
- Pin 10 – Ladeleitung (Klemme 15, geschaltetes Plus über Zündung – z.B. für Wohnwagen-Kühlschrank) · braun/rot
- Pin 11 – Masse für Pin 10 (Lade-Stromkreis) · weiß/rot
- Pin 12 – Anhängererkennung (im Stecker mit Pin 13 verbunden, damit das Zugfahrzeug den Anhänger erkennt) · weiß/schwarz
- Pin 13 – Masse für Pin 9 (Dauerplus-Stromkreis) · weiß/schwarz oder grau
Die Kabelfarben für Pin 9, 10, 11 und 13 können je nach Hersteller leicht abweichen. Im Zweifel auf die Pin-Nummer im Stecker- oder Dosen-Gehäuse achten – die ist verbindlich.
Sicherheits-kritisch:
- Pin 9 (Dauerstrom direkt von der Batterie) und Pin 10 (Ladeleitung mit Zündung) dürfen nicht vertauscht werden. Falsch belegt zerstören sie die Steuerelektronik des Zugfahrzeugs.
- Die drei Masseleitungen Pin 3, Pin 11 und Pin 13 dürfen anhängerseitig nicht miteinander verbunden werden. Grund: bei Belastung kommt es sonst zu Stromrückführung über zu dünne Leitungen, das verursacht Schmorbrände.
- Bei eigenen Umbauten Querschnitt 1,5 mm² einhalten, nur Pin 12 (Anhängererkennung) darf mit 0,75 mm² gefahren werden.
Adapter – was geht, was geht nicht?
Beide Stecker-Systeme lassen sich kombinieren – aber mit Einschränkungen.
- 13-polig am Auto, 7-polig am Anhänger – kein Problem. Adapter steckt in die 13-polige Dose, der 7-polige Anhängerstecker rein. Funktioniert komplett, weil alle 7 nötigen Funktionen im 13-poligen enthalten sind.
- 7-polig am Auto, 13-polig am Anhänger – funktioniert für die Beleuchtung, aber Rückfahrscheinwerfer, Dauerplus und alles, was über die zusätzlichen 6 Pins geht, bleibt aus. Adapter erlaubt, aber mit Funktionsverlust.
- Doppelstecker (gleichzeitig 7+13) – Spezial-Lösung, wenn ein Auto mehrere Anhänger mit unterschiedlichen Steckern bedienen soll. Sinnvoll bei Mietfuhrparks oder Werkstätten.
Korrosion – das große Problem.
Anhängersteckdosen sitzen am Heck, oft ungeschützt, im Spritzwasserbereich. Salz im Winter, Regen, Schmutz, Frost – die Kontakte korrodieren mit der Zeit. Symptom: Blinker geht plötzlich nicht mehr, Bremslicht flackert, oder der Adapter passt zwar, überträgt aber nicht.
Was hilft:
- Kontaktspray (Polfett oder Vaseline) – einmal im Jahr eine kleine Menge auf die Kontakte, wirkt Wunder gegen Korrosion
- Steckdosenkappe schließen – klingt banal, wird aber von vielen vergessen, wenn der Anhänger ab ist
- Bei Korrosion: reinigen – mit Glasfaserstift oder feinem Sandpapier vorsichtig die Pin-Oberflächen reinigen, danach Kontaktspray
- Defekte Steckdose tauschen – wenn die Pins schon dunkel-grün sind, hilft Reinigen meist nicht mehr. Neue Dose ist günstig (10–25 Euro)
Praxis-Tipp: Vor jedem Anhängerbetrieb kurzen Funktionscheck mit Helfer: alle Beleuchtungsfunktionen am Anhänger durchgehen, während jemand am Lenkrad sitzt. Drei Minuten Aufwand, kann Bußgeld und Unfälle verhindern.
