Arduino
Der Arduino Uno R3 ist ein populärer Mikrocontroller, der auf dem ATmega328P-Mikrocontroller-Chip von Atmel (jetzt Teil von Microchip Technology) basiert. Er gehört zur Familie der Arduino-Boards und ist besonders für Einsteiger und Hobbyisten geeignet, um schnell und einfach elektronische Projekte zu realisieren. Hier sind einige wichtige Merkmale des Arduino Uno R3:
Mikrocontroller-Chip: Der Arduino Uno R3 verwendet den ATmega328P-Mikrocontroller. Dieser Chip enthält eine 8-Bit-CPU, Flash-Speicher für den Programmcode, SRAM für temporäre Datenhaltung und EEPROM für dauerhafte Datenspeicherung.
Digitale Ein- und Ausgänge: Der Arduino Uno R3 verfügt über 14 digitale Ein- und Ausgangspins, von denen 6 als PWM (Pulsweitenmodulation) -Ausgänge verwendet werden können. Diese Pins können für die Steuerung von LEDs, Motoren, Relais und anderen digitalen Komponenten verwendet werden.
Analoge Eingänge: Es gibt 6 analoge Eingangspins, die für die Erfassung von analogen Signalen, wie sie von Sensoren geliefert werden, verwendet werden können. Der ATmega328P-Chip unterstützt eine 10-Bit-Auflösung für Analog-Digital-Wandlung.
Integrierte Kommunikation: Der Arduino Uno R3 verfügt über eine USB-Schnittstelle, über die er mit einem Computer verbunden werden kann. Dies ermöglicht das Programmieren des Mikrocontrollers und die Kommunikation zwischen dem Mikrocontroller und dem Host-Computer. Es gibt auch serielle Kommunikationspins (UART), die für die Kommunikation mit anderen Geräten und Mikrocontrollern verwendet werden können.
Stromversorgung: Der Arduino Uno R3 kann über den USB-Anschluss oder über eine externe Stromquelle mit Spannung versorgt werden. Die Spannungsversorgung beträgt in der Regel 5 V.
Programmierung: Der Arduino Uno R3 wird mithilfe der Arduino-Entwicklungsumgebung (IDE) programmiert. Diese IDE bietet eine einfache Schnittstelle zum Schreiben, Kompilieren und Hochladen von Arduino-Sketches (Programmen) auf den Mikrocontroller.
Open-Source: Arduino ist eine Open-Source-Plattform, was bedeutet, dass sowohl die Hardware- als auch die Software-Designs frei verfügbar sind. Dies fördert die Zusammenarbeit, das Teilen von Projekten und die Weiterentwicklung der Plattform.
Der Arduino Uno R3 ist aufgrund seiner Benutzerfreundlichkeit, der großen Entwicklergemeinschaft und der Fülle an verfügbaren Ressourcen eine beliebte Wahl für Anfänger und fortgeschrittene Bastler, die sich mit Mikrocontroller-Programmierung und elektronischen Schaltungen beschäftigen möchten.
Der Arduino Uno R3 ist ein beliebter Mikrocontroller, der sich besonders für Einsteiger und Hobbyisten eignet. Er basiert auf dem ATmega328P-Mikrocontroller-Chip von Microchip Technology (ehemals Atmel).

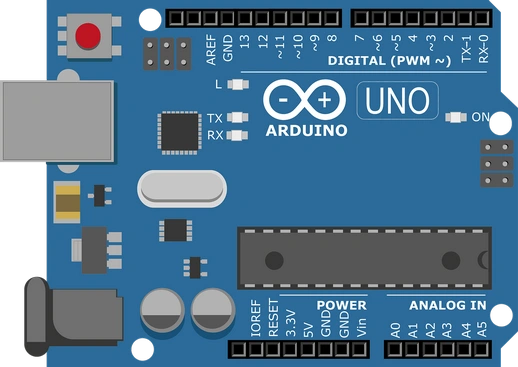

Der Arduino Uno R3 bietet verschiedene Ein- und Ausgänge sowie Funktionen, die in einer Vielzahl von Projekten eingesetzt werden können. Hier ist eine Erklärung der Hauptmerkmale:
Mikrocontroller-Chip: Der Arduino Uno R3 verwendet den ATmega328P-Chip. Dieser Mikrocontroller enthält eine 8-Bit-CPU, Flash-Speicher (32 KB) für den Programmcode, SRAM (2 KB) für temporäre Datenhaltung und EEPROM (1 KB) für die dauerhafte Speicherung von Daten.
Digitale Ein- und Ausgänge: Der Arduino Uno R3 verfügt über insgesamt 14 digitale Pins, von denen 6 (3, 5, 6, 9, 10, 11) für die Pulsweitenmodulation (PWM) geeignet sind. Diese Pins können verwendet werden, um digitale Signale auszugeben (HIGH oder LOW) oder mit PWM eine variable Ausgangsspannung zu erzeugen.
Analoge Eingänge: Der Arduino Uno R3 hat 6 analoge Eingangspins (A0 bis A5), die verwendet werden können, um analoge Spannungen von Sensoren oder anderen analogen Quellen zu erfassen. Der ATmega328P verwendet eine 10-Bit-Auflösung für die Analog-Digital-Wandlung (ADC), was bedeutet, dass die gemessene Spannung in 1024 diskrete Werte aufgeteilt wird.
Stromversorgung: Der Arduino Uno R3 kann über USB oder eine externe Spannungsquelle mit Strom versorgt werden. Die empfohlene Spannung liegt bei 7-12 V, wobei der Mikrocontroller eine interne Spannungsregelung hat, um 5V für die interne Logik zu erzeugen. Die Versorgungsspannung sollte 5-20 V betragen, aber beachte, dass der Spannungsabfall auf dem internen Spannungsregler bei höheren Spannungen zu Hitze führen kann.
Spannungsregulierung: Der interne Spannungsregler des Arduino Uno R3 erzeugt 5V für die interne Logik und die digitalen Pins. Wenn du den Arduino mit einer externen Spannungsquelle versorgst, stellt der interne Regler sicher, dass die Spannung auf 5V begrenzt wird. Beachte jedoch, dass der Regler nicht in der Lage ist, eine hohe Leistung zu liefern, insbesondere wenn du viele Komponenten über die digitalen Pins mit Strom versorgst.
GND und 3,3V-Pin: Der "Ground" (GND) ist die gemeinsame Bezugsspannung für alle Schaltungen. Der 3,3V-Pin kann verwendet werden, um eine geringere Spannung (3,3V) für bestimmte Komponenten bereitzustellen.
Der Arduino Uno R3 ist ein vielseitiger Mikrocontroller, der sich ideal für das Prototyping, das Lernen von Programmierung und Elektronik sowie für eine breite Palette von Projekten eignet. Es ist wichtig, die technischen Spezifikationen und die Empfehlungen für die Stromversorgung zu verstehen, um sicherzustellen, dass deine Schaltungen ordnungsgemäß funktionieren und keine Schäden entstehen.
