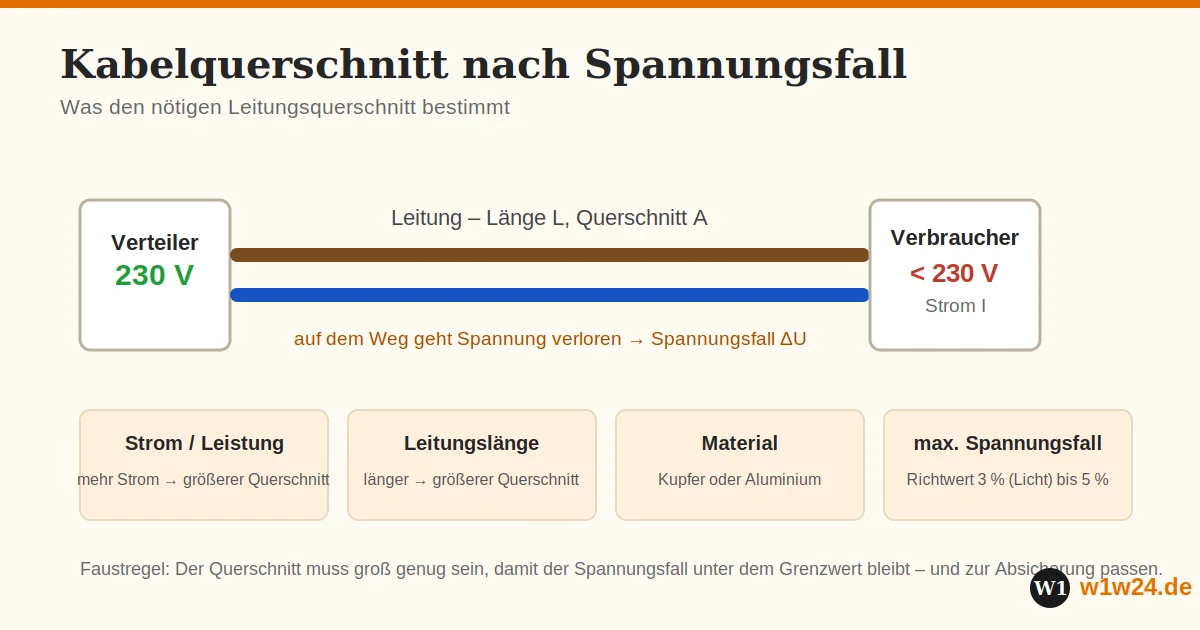

Welchen Leitungsquerschnitt brauche ich? Der Rechner ermittelt den Mindestquerschnitt, damit der Spannungsfall auf der Leitung unter dem gewählten Wert bleibt. Darunter steht, wie das Ergebnis zu lesen ist.
Kabelquerschnitt berechnen
Berechnet den Mindestquerschnitt nach zulässigem Spannungsfall (ohmsche Last, cos φ = 1). Der Querschnitt muss zusätzlich zur Absicherung und zur Verlegeart passen – im Zweifel eine Elektrofachkraft hinzuziehen.
So liest du das Ergebnis
Der empfohlene Querschnitt ist der nächste genormte Wert (1,5 / 2,5 / 4 / 6 / 10 mm² …), bei dem der Spannungsfall unter deiner Vorgabe bleibt. Übliche Grenzwerte sind 3 % für Beleuchtung und bis 5 % für andere Verbraucher.
Wichtig: Der Spannungsfall ist nur eine von zwei Bedingungen. Der Querschnitt muss außerdem den Strom dauerhaft tragen können (Strombelastbarkeit nach Verlegeart) und zur vorgeschalteten Sicherung passen – zum Beispiel 1,5 mm² bis 16 A, 2,5 mm² bis 20 A. Welche Bedingung den größeren Querschnitt verlangt, gibt den Ausschlag.
Wichtiger Hinweis: Der Rechner liefert eine Orientierung. Die verbindliche Auslegung und die Arbeit an der Installation gehören in die Hand einer Elektrofachkraft.
