Wie viel Kraft kann ein Hydraulikzylinder aufbringen? Die Antwort ist erstaunlich einfach: Druck mal Fläche. Hier erkläre ich Schritt für Schritt wie die Formel funktioniert, was bar und Newton miteinander zu tun haben und warum der Wirkungsgrad in der Praxis fast immer eine Rolle spielt.
Hydraulikzylinder Kraft berechnen — wovon hängt sie ab?
In einem Hydraulikzylinder drücken Hydrauliköl mit einem bestimmten Druck gegen den Kolben. Die Kraft, die dabei entsteht, hängt von genau zwei Werten ab:
- Druck (p) in bar — bestimmt, wie stark das Öl gegen den Kolben drückt
- Kolbenfläche (A) in cm² — bestimmt, wie viel Fläche von diesem Druck beaufschlagt wird
Je größer einer der beiden Werte, desto größer die Kraft. Doppelter Druck ergibt doppelte Kraft, doppelte Kolbenfläche genauso. Verdoppelt sich der Kolbendurchmesser, vervierfacht sich die Kraft — weil die Fläche im Quadrat zum Durchmesser steht.
Die Formel im Detail

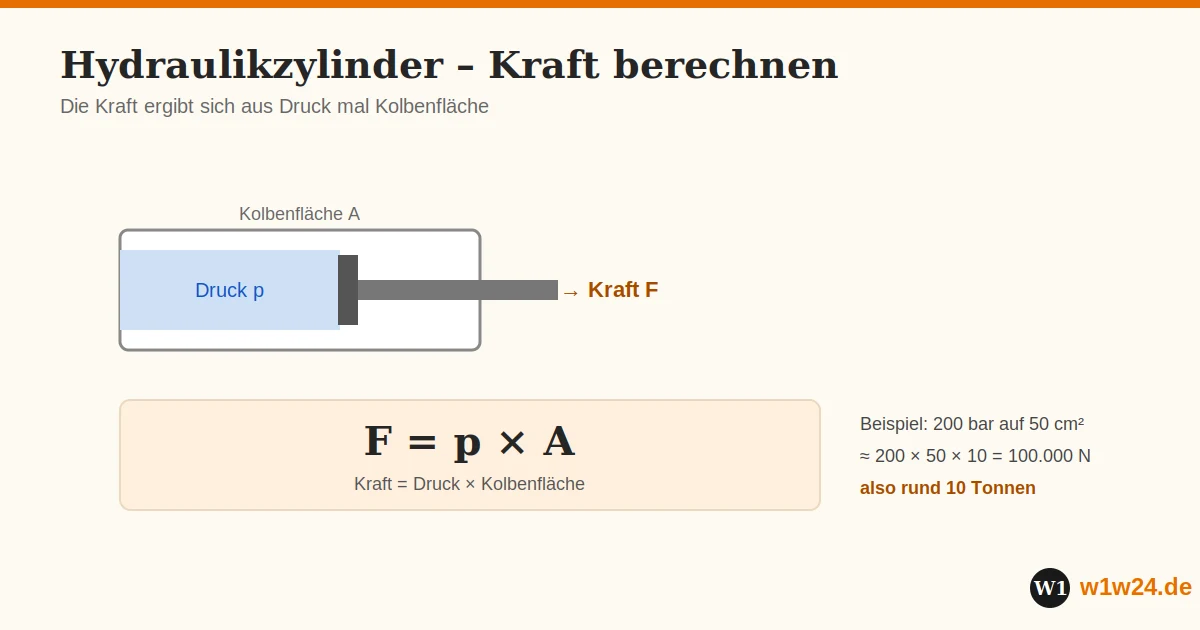

Kraft am Hydraulikzylinder:
F (N) = p (bar) × A (cm²) × 10
Der Faktor 10 kommt daher, dass 1 bar genau 10 Newton pro Quadratzentimeter entspricht. Das ist eine physikalische Konstante — nicht zufällig, sondern Definition.
Die Kolbenfläche eines runden Kolbens berechnet sich aus dem Durchmesser:
A (cm²) = (d (cm))² × π / 4
Online-Rechner: Kraft eines Hydraulikzylinders
Eingabe: Kolbendurchmesser, Druck und Wirkungsgrad. Ausgabe: theoretische und reale Kraft.
Rechenbeispiel mit konkreten Zahlen
Nehmen wir einen typischen Zylinder, wie er bei Holzspaltern oder kleinen Pressen verwendet wird:
- Kolbendurchmesser: 100 mm = 10 cm
- Betriebsdruck: 220 bar
Schritt 1 — Kolbenfläche berechnen:
A = (10 cm)² × 3,14 / 4 = 100 × 3,14 / 4 = 78,5 cm²
Schritt 2 — Kraft berechnen:
F = 220 bar × 78,5 cm² × 10 = 172.700 Newton
Schritt 3 — in Tonnen umrechnen:
1 Tonne entspricht etwa 9.810 Newton. Vereinfacht teilt man durch 10.000:
F = 172.700 N ÷ 9.810 = ca. 17,6 Tonnen
Praxis-Faustformel zum Kopfrechnen:
Tonnen ≈ (Druck in bar × Kolbenfläche in cm²) / 1000
Beispiel: 220 bar × 78 cm² / 1000 ≈ 17 Tonnen. Reicht für eine schnelle Abschätzung im Kopf.
Wirkungsgrad — was im Datenblatt nicht steht
Die berechnete Kraft ist die theoretische Kraft. In der Praxis kommen Reibungsverluste an den Dichtungen dazu — der Zylinder schafft nicht ganz die berechnete Kraft.
Typische Wirkungsgrade:
- Kleine Kolben (20–40 mm): Wirkungsgrad ca. 0,80 bis 0,90
- Mittlere Kolben (50–80 mm): ca. 0,90 bis 0,95
- Große Kolben (ab 100 mm): ca. 0,95 bis 0,98
Bei kleineren Zylindern wirken sich Reibungsverluste prozentual stärker aus.
Doppeltwirkende Zylinder — Ausfahren und Einfahren
Bei einem doppeltwirkenden Zylinder ist die Kraft beim Einfahren geringer als beim Ausfahren. Grund: Auf der Ringseite (dort wo die Kolbenstange durchgeht) ist die Fläche kleiner — die Stange selbst nimmt einen Teil der Kreisfläche weg.
Wirksame Fläche beim Einfahren:
Aring = (d1² − d2²) × π / 4
d1 = Kolbendurchmesser, d2 = Kolbenstangendurchmesser. Bei einem 100-mm-Kolben mit 70-mm-Stange:
Aring = (10² − 7²) × π / 4 = (100 − 49) × 0,785 = 40,0 cm²
Statt 78,5 cm² wirken nur noch 40 cm² — die Einfahrkraft ist etwa halb so groß wie die Ausfahrkraft.
Mobile Hydraulik (Bagger, Trecker, Holzspalter): meist 180–250 bar Betriebsdruck. Industriehydraulik: 100–350 bar je nach Anwendung. Hochdruck-Spezialsysteme: bis 700 bar. 1 bar = 10 N/cm² = 100.000 Pascal = 0,1 N/mm². Das ist eine feste Einheitenumrechnung, kein Näherungswert. Eine Kraft von 10 Newton entspricht etwa 1 Kilogramm Gewichtskraft (bei Erdanziehung 9,81 m/s²). Vereinfacht: kg = N / 10. Genauer: kg = N / 9,81. Er schafft die geforderte Kraft nicht. Im Holzspalter z.B. bleibt das Spaltkreuz im Holz stehen. Nur bis zum Maximaldruck des Zylinders und der Pumpe. Auf jedem Hydraulikzylinder steht der maximale Betriebsdruck. Drüber zu fahren riskiert die Dichtungen.Häufige Fragen
Wie hoch ist der Druck bei einem typischen Hydrauliksystem?
Was ist 1 bar in N/cm²?
Wie rechne ich Newton in Kilogramm um?
Was passiert wenn der Zylinder zu klein dimensioniert ist?
Kann ich den Druck erhöhen, wenn die Kraft nicht reicht?
