Hydraulik-Wegeventile verstehen – Bezeichnung, Schaltsymbole, Betätigungsarten

Wer in einer Hydraulik-Anlage arbeitet, kommt um Wegeventile nicht herum. Sie sind das Steuerelement der Hydraulik – sie entscheiden, welcher Anschluss wann mit welchem verbunden ist, und damit, welche Bewegung der Zylinder oder Motor ausführt. Ohne Wegeventile keine gesteuerte Hydraulik.

Auf dem ersten Blick sehen die Schaltsymbole wie kleine Quadrate mit Pfeilen aus – ohne Verständnis der Logik dahinter. Genau diese Logik räumen wir hier auf. Nach diesem Beitrag liest du Schaltpläne, weißt was 4/3, 5/2 oder 6/2 bedeutet, kennst die Anschluss-Buchstaben P, T, A, B und kannst beurteilen, welches Ventil für deine Anwendung passt.

Die Bezeichnung [Anschlüsse]/[Stellungen]

Wegeventile werden nach einem einfachen System bezeichnet, das von der DIN ISO 1219 festgelegt ist. Es lautet:

[Anzahl Anschlüsse] / [Anzahl Schaltstellungen]

Ein 4/3-Wegeventil (gesprochen „vier-drei-Wegeventil") hat also 4 Anschlüsse und 3 Schaltstellungen. Ein 6/2-Wegeventil hat 6 Anschlüsse und 2 Schaltstellungen. Mehr ist da nicht zu wissen – die Zahl vor dem Schrägstrich sagt, wie viele Leitungen am Ventil hängen, die Zahl danach, wie viele unterschiedliche Verbindungen das Ventil schalten kann.

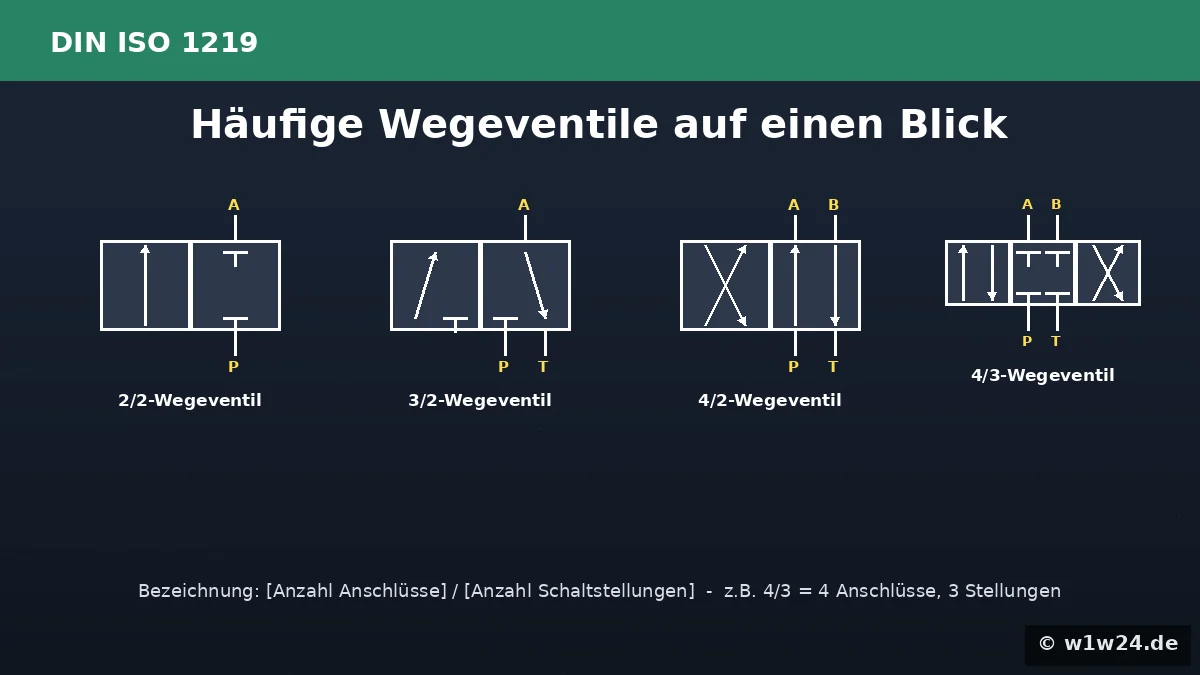

Häufig anzutreffende Wegeventile in der mobilen und industriellen Hydraulik:

• 2/2-Wegeventil – Auf/Zu-Funktion. Auf, durchfließen lassen. Zu, dichten.
• 3/2-Wegeventil – einfachwirkende Zylinder steuern (zum Beispiel Pressen mit Federrückzug)
• 4/2-Wegeventil – doppeltwirkende Zylinder mit zwei Bewegungs-Richtungen
• 4/3-Wegeventil – wie 4/2, aber mit einer dritten Stellung dazwischen (Mittelstellung – wichtig für Stillstand)
• 5/2-Wegeventil – häufiger in der Pneumatik, doppeltwirkende Zylinder mit zwei separaten Entlüftungen
• 5/3-Wegeventil – wie 5/2 plus Mittelstellung
• 6/2-Wegeventil – Spezialfunktionen wie das Umschalten zwischen zwei Druckkreisen oder zwei Verbrauchern

Anschluss-Buchstaben in der Hydraulik

In der Hydraulik werden die Anschlüsse mit Buchstaben beschriftet. Jeder Buchstabe hat eine feste Bedeutung:

• P (Pump) – der Druckanschluss. Hier kommt das druckbeaufschlagte Öl von der Pumpe rein.
• T (Tank) – der Rücklauf zum Tank. Drucklos, Öl fließt hier zurück ins Reservoir.
• A, B – die Arbeitsanschlüsse. An ihnen hängt der Verbraucher (Zylinder, Hydraulikmotor). A und B sind austauschbar je nach Ventil-Verschaltung.
• X, Y – Steuerleitungen. Bei vorgesteuerten Ventilen gibt es Hilfsanschlüsse für die Pilotsteuerung.
• L (Leakage) – Leckage-Anschluss. Bei Servo- und Proportionalventilen ein separater Rücklauf für interne Leckölmengen.

Bei Ventilen mit mehreren Pumpenanschlüssen (etwa 6/2 mit zwei separaten Druckkreisen) findet man auch P1 und P2 – die durchnummerierten Pumpenanschlüsse für die jeweiligen Kreise.

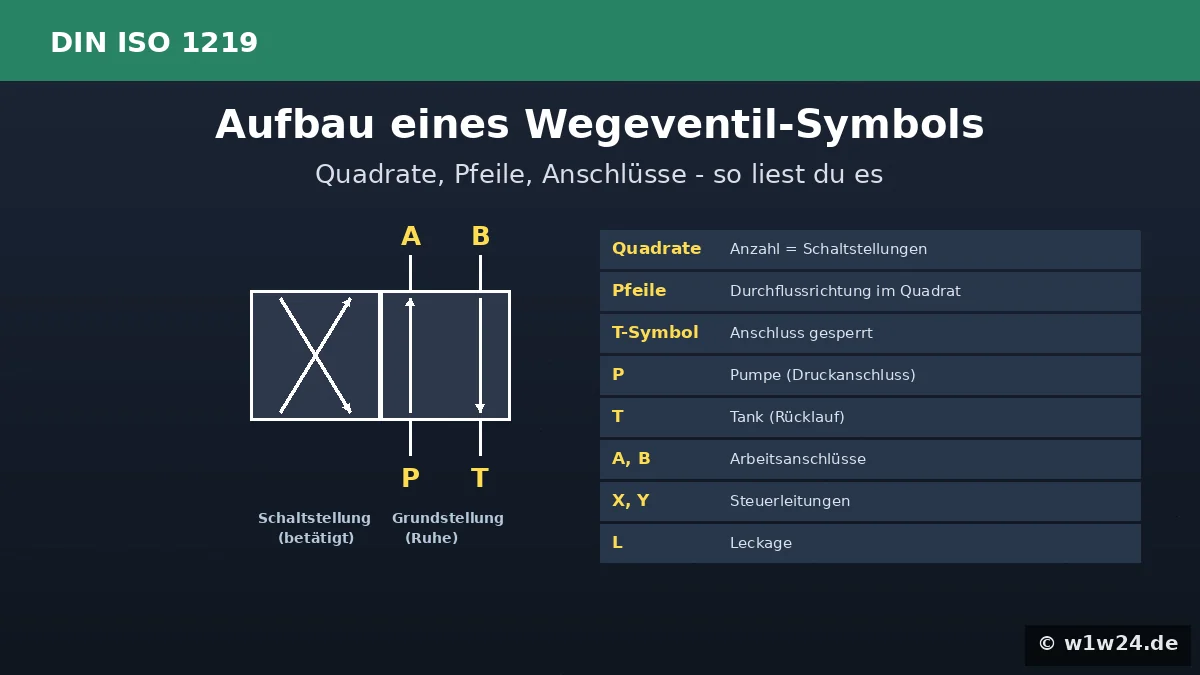

Schaltsymbol Schritt für Schritt lesen

Das Schaltsymbol eines Wegeventils ist nach klaren Regeln aufgebaut. Wer einmal verstanden hat, wie die Bausteine funktionieren, liest jeden Plan flüssig:

1. Quadrate zählen – jede Schaltstellung wird in einem Quadrat dargestellt. Zwei Quadrate = zwei Stellungen, drei Quadrate = drei Stellungen (z.B. ein 4/3 mit Mittelstellung).
2. Anschluss-Linien finden – die Striche, die aus dem Symbol nach außen gehen, sind die Anschlüsse. Sie hängen immer am Quadrat der Grundstellung (Ruhestellung).
3. Pfeile lesen – innerhalb eines Quadrats zeigen Pfeile, in welche Richtung das Öl fließt. Doppelpfeil = Durchfluss in beide Richtungen möglich.
4. T-Symbole erkennen – ein T-Symbol an einem Anschluss bedeutet: dieser Anschluss ist in dieser Stellung gesperrt, das Öl kann nicht durch.
5. Anschlüsse benennen – die Buchstaben P, T, A, B stehen außen am Symbol, immer in der Grundstellung.
6. Betätigungsart prüfen – an den Seiten des Ventils sind Symbole, die zeigen, wie das Ventil geschaltet wird (Hand, Magnet, Druckluft, …).

Wichtig zu merken: Schaltsymbole zeigen nur die Funktion, nicht die Bauform. Ob das Ventil ein Schieber, ein Sitzventil oder ein Drehschieber ist, sagt das Symbol nicht – nur, was das Ventil tut.

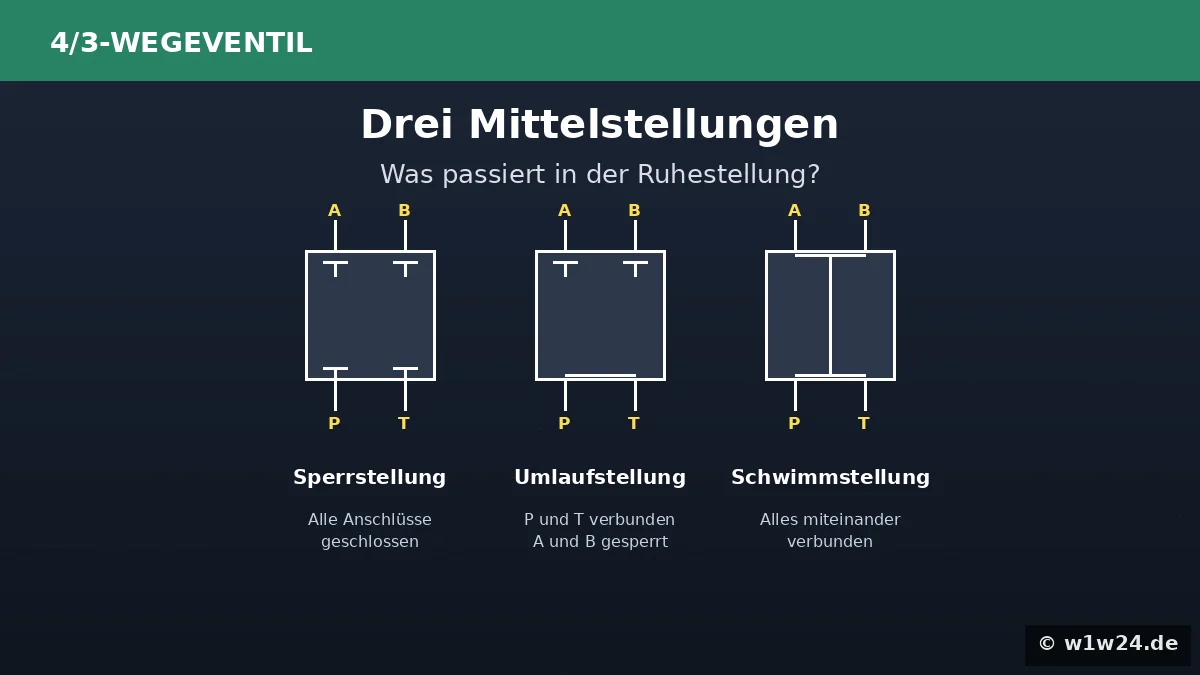

Mittelstellungen bei 4/3- und 5/3-Wegeventilen

Was passiert, wenn ein 4/3-Wegeventil in der Mittelstellung steht – also weder nach links noch nach rechts geschaltet ist? Das hängt von der Bauart des Ventils ab. Es gibt drei häufige Varianten:

• Sperrstellung (Sperr-Mittelstellung) – alle vier Anschlüsse sind geschlossen. Der Zylinder bleibt unter Druck stehen, kann sich nicht bewegen, auch nicht durch externe Lasten. Wird genutzt, wenn die Last fixiert werden muss (zum Beispiel beim Heben).
• Umlaufstellung – P und T sind in der Mitte verbunden, A und B sind gesperrt. Die Pumpe fördert drucklos zum Tank zurück, das System wird entlastet, der Zylinder bleibt aber in Position. Spart Energie und schont die Pumpe bei langen Stillständen.
• Schwimmstellung – alle vier Anschlüsse sind miteinander verbunden. Der Zylinder kann frei beweglich sein, wird durch externe Kräfte verschoben (z.B. Schneeschild, das dem Bodenrelief folgt). Auch bei Frontladern üblich, wenn die Schaufel auf dem Boden gleiten soll.

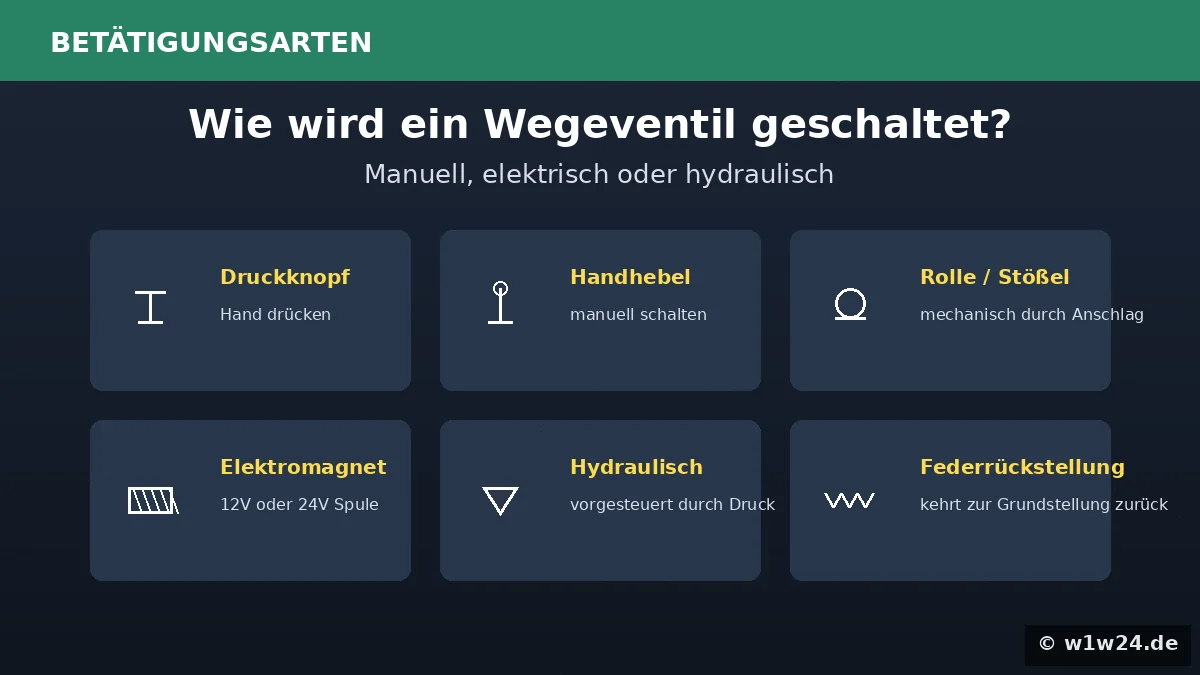

Betätigungsarten – wie wird ein Ventil geschaltet?

Ein Wegeventil schaltet nicht von alleine – es muss betätigt werden. Auch die Betätigungsart wird im Schaltsymbol angegeben, mit eigenen Symbolen am Rand des Ventil-Symbols. Die wichtigsten Arten:

• Manuell – per Druckknopf, Handhebel oder Pedal. Typisch bei Werkstatt-Pressen, Hebebühnen, einfachen Land- und Baumaschinen. Ohne Strom, ohne Steuerung.
• Mechanisch – per Rolle, Stößel oder Taster. Wird durch ein bewegtes Bauteil (Werkstück, Maschinenteil) ausgelöst. Häufig bei Endschaltern in automatisierten Anlagen.
• Elektromagnet (12V oder 24V) – per Spule, die über einen Schaltkreis erregt wird. Standard in fast allen modernen Hydraulik-Anlagen. Im Mobilbereich meist 12V (Pkw, kleine Bagger) oder 24V (Lkw, schwere Baumaschinen, Industrie). Wird auch elektromagnetisch direktbetätigt genannt.
• Proportional-Magnet – stufenlos veränderbare Magnetkraft. Erlaubt feinfühliges Dosieren, kein bloßes Auf-Zu. Standard bei modernen Servoanwendungen.
• Hydraulisch vorgesteuert – das Hauptventil wird durch ein kleineres Pilotventil hydraulisch geöffnet. Wird verwendet, wenn das Hauptventil zu groß ist, um direkt magnetisch geschaltet zu werden (typisch bei großen Volumenströmen ab NG10 aufwärts).
• Federrückstellung / federzentriert – die Feder bringt das Ventil zurück in die Grundstellung, sobald die Betätigung wegfällt. Bei 4/3-Ventilen federzentriert in die Mittelstellung – typische Sicherheitsfunktion, damit das Ventil bei Stromausfall in einen definierten Zustand zurückkehrt.

Spannungsangaben 12V vs. 24V – worauf achten?

Bei elektromagnetisch betätigten Ventilen ist die Spulenspannung ein wichtiges Auswahl-Kriterium. Es gibt sie in mehreren Varianten:

• 12 V DC – mobile Anwendungen mit Pkw-Bordnetz, Wohnmobile, kleinere Anhänger, Hofschlepper bis ca. 50 PS
• 24 V DC – Lkw, schwere Baumaschinen, Traktoren, Industrieanlagen mit 24 V Steuerspannung
• 110 V AC / 230 V AC – stationäre Industrieanlagen mit Wechselstrom-Steuerung

Eine 12V-Spule an 24V angeschlossen brennt durch. Eine 24V-Spule an 12V schaltet möglicherweise nicht zuverlässig. Spulenspannung muss zur Anlage passen – die meisten Ventil-Hersteller bieten dieselbe Ventil-Bauart in mehreren Spannungs-Varianten an.

6/2-Wegeventil – wann braucht man das?

Ein 6/2-Wegeventil hat sechs Anschlüsse und zwei Schaltstellungen. Diese erweiterte Bauform wird typischerweise dort eingesetzt, wo eine einfache 4/2-Schaltung nicht ausreicht:

• Umschalten zwischen zwei Druckkreisen – das Ventil verbindet entweder den ersten Pumpenkreis (P1) oder den zweiten (P2) mit den Verbrauchern. Anwendung etwa in Maschinen mit zwei Pumpen für unterschiedliche Druck-/Volumen-Anforderungen.
• Umschalten zwischen zwei Verbrauchern – ein Ventil steuert wahlweise Verbraucher 1 oder Verbraucher 2 an. Spart ein zweites Ventil und vereinfacht die Verschaltung.
• Schaltbare Bypass-Funktionen – das Ventil verbindet je nach Schaltstellung den Hauptkreis mit einem zusätzlichen Bypass-Pfad.
• Spezialanwendungen in der Mobilhydraulik – etwa bei Schwenkmechanismen mit zwei verschiedenen Geschwindigkeiten oder bei automatischen Vorrang-Schaltungen.

Im Alltag begegnet man 6/2-Ventilen seltener als den klassischen 4/2 oder 4/3 – aber wenn sie gebraucht werden, ersparen sie eine ganze Verschaltungsebene mit mehreren einfacheren Ventilen.

Praxis-Tipps zur Auswahl

Wer für eine konkrete Anwendung das passende Wegeventil aussuchen muss, prüft folgende Kriterien:

1. Bauart [Anschlüsse]/[Stellungen] – passt zur Anwendung. Für einen einfachen einseitig-wirkenden Zylinder reicht ein 3/2, für einen doppeltwirkenden braucht es mindestens ein 4/2 oder besser 4/3 mit Stillstands-Funktion.
2. Nenngröße (NG) – Volumenstrom, der durch das Ventil fließen darf. NG6, NG10, NG16, NG25 sind die häufigsten. Faustregel: lieber eine Nummer größer als zu klein, sonst entsteht Druckverlust und Wärme.
3. Maximaldruck – muss zu Pumpe und System passen. Standard sind 250 bar oder 350 bar bei mobiler Hydraulik.
4. Betätigungsart – manuell, elektrisch (12V/24V), hydraulisch vorgesteuert. Hängt davon ab, wie das Ventil im Steuerungsablauf eingebunden ist.
5. Mittelstellung bei 4/3 – Sperr-, Umlauf- oder Schwimmstellung, je nach Anwendungsfall (siehe oben).
6. Befestigungsart – Cetop-Anschlussplatte (NG6, NG10) oder Verschraubung (Inline). Cetop ist Standard in der Industrie und macht den späteren Tausch einfach.

Was du jetzt kannst

Mit dem Wissen aus diesem Beitrag kannst du:

• jedes Wegeventil-Symbol nach DIN ISO 1219 lesen
• die Anschlüsse P, T, A, B richtig interpretieren
• die Bezeichnung [Anschlüsse]/[Stellungen] sofort einordnen
• die richtige Mittelstellung für deine Anwendung wählen
• zwischen 12V/24V/AC-Magnet-Ventilen unterscheiden
• einen Hydraulik-Schaltplan in seiner Funktion verstehen

Damit hast du das Fundament. Die nächste Stufe – Druckventile, Stromventile, Sperrventile, Pumpen – baut auf diesem Wissen auf, weil alle in den gleichen Schaltplänen mit den gleichen Symbol-Regeln vorkommen.
